⚡ 電気探査（比抵抗法二次元探査）

📍 1. 概要

比抵抗（ρ, Ω・m）は物質の電気伝導性を表す指標（導電率の逆数）。二次元探査は、地盤に電流を流して電位を測定し、断面として地下の比抵抗構造を把握する手法です。地盤の比抵抗は、地層の構成物質や含水状況によって異なるために、比抵抗を測定することで地層構成を把握することができる。

🔧 2. 測定

観測手順は下記の通りです：

1. 杭打設・水準測量 → 地形断面図作成

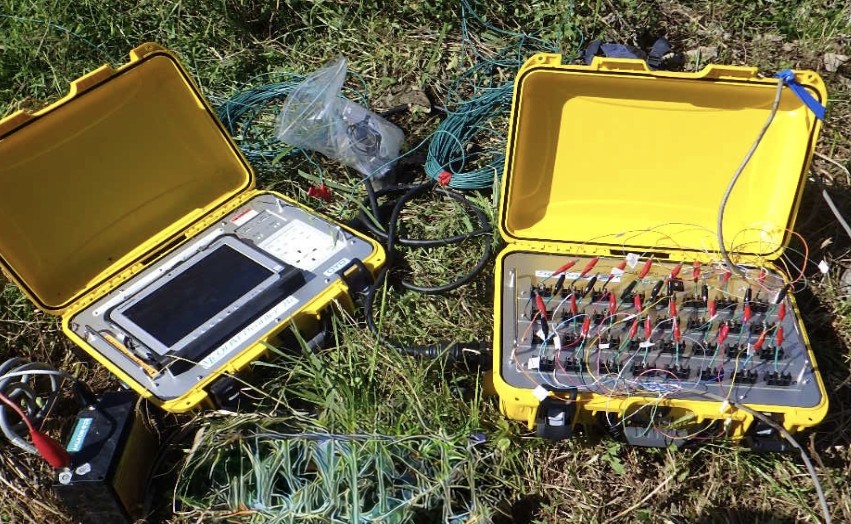

2. 観測本部を設置

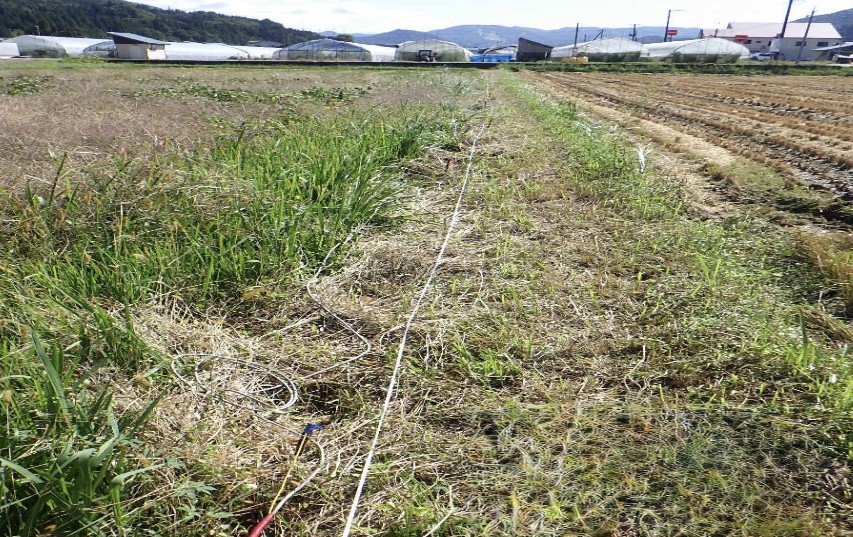

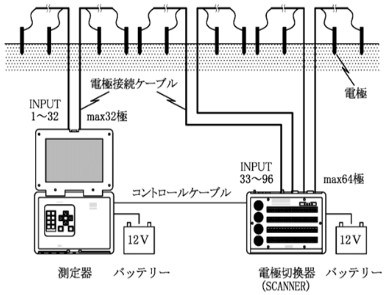

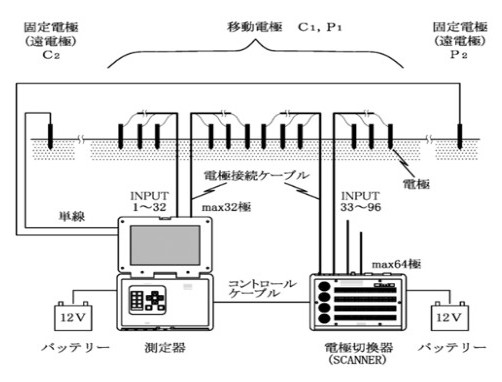

3. 電極打設・ケーブル接続（本部まで敷設）
4. 接続・設置状況のチェック
5. 測定開始
6. データチェック・保存 → 測線ごとに繰り返し

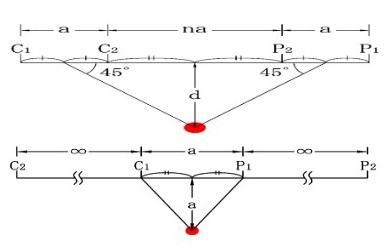

測定中、電極間隔や配置を調整して最適な測定点を決定します。

⚠️ 3. データ品質の検討

• ノイズ源：高圧線、電気機器のアース、金属フェンス・ガードレール等
• 影響：低抵抗の構造物に電流集中 → 観測値に歪み
• 対策：複数回スタッキングで安定化

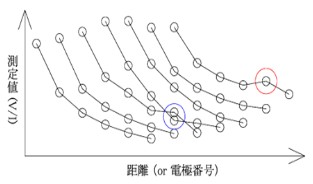

• 異常データ抽出：標準偏差で判定し除外

📊 4. 解析（インバージョン）

1. 初期比抵抗モデルを設定
2. モデルから計算電位を算出し、実測電位と比較
3. 差分に基づき比抵抗分布を補正
4. RMS残差が規定値へ収束するまで反復

理論計算には有限要素法(FEM)を使用し、非線形最小二乗法でモデルを最適化します。

💡5. 出力と活用

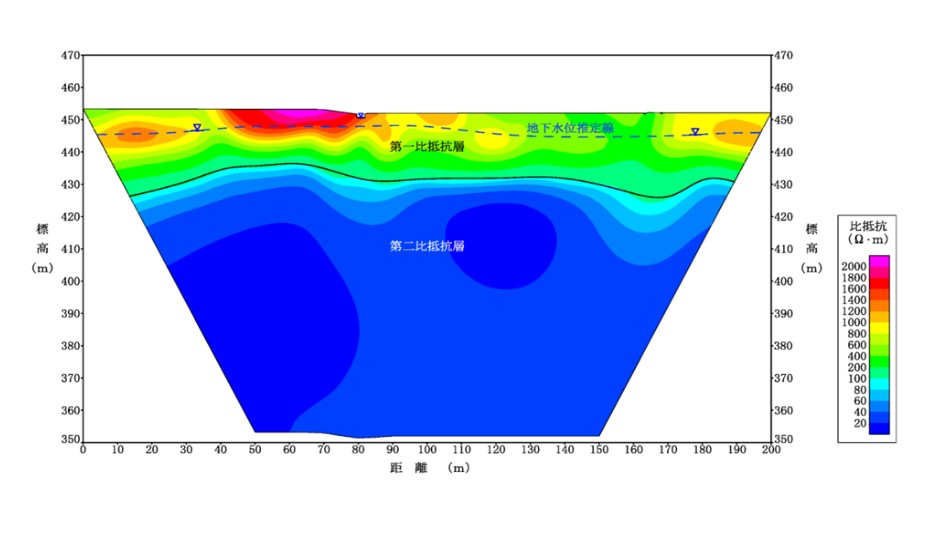

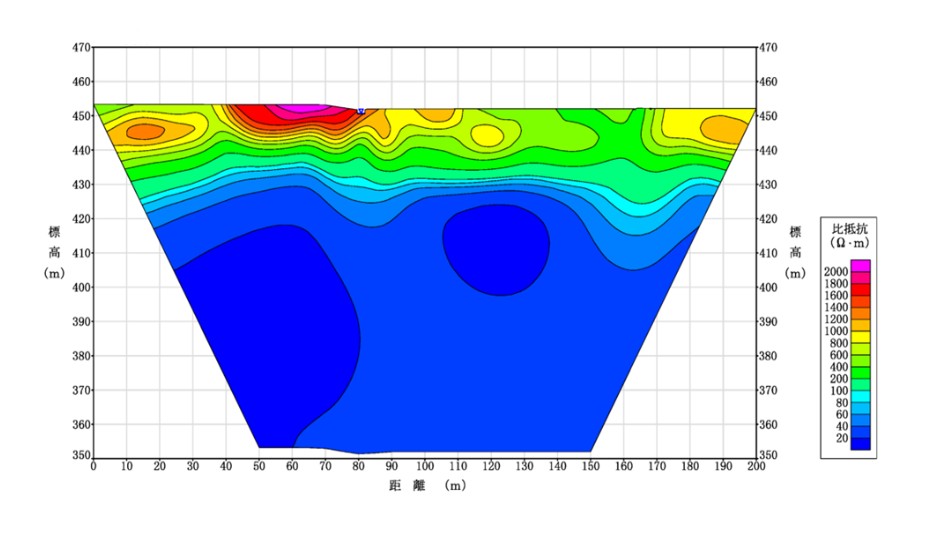

• 二次元比抵抗断面（連続性・変化の把握）
• 地下水分布、断層位置、埋設物の推定
• 浅部の分解能が高く、埋設物探査に有効
