⚡ 電気（ノルマル）検層

電気検層は、ボーリング孔内で地層の比抵抗（ρ：Ω･m）や自然電位（SP：mV）を測定し、地層の判定・帯水層の把握・グラウト効果判定などを行う調査手法です。

比抵抗は電流の流れに対する抵抗値で、地層の間隙率や含水状況、鉱物組成を反映します。透水性の低い頁岩や泥岩は比抵抗が低く、砂礫層や砂岩は高くなる傾向があります。

自然電位（SP）は孔内に自然発生する電位差で、拡散電位や膜電位の合成値として発生し、地層や水質情報の把握に利用されます。

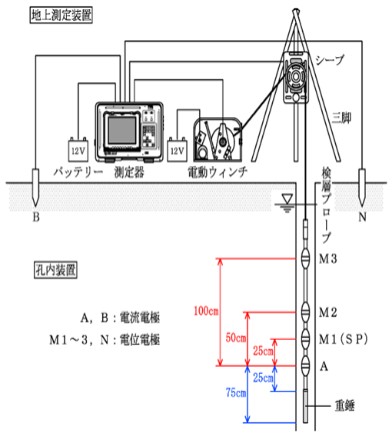

測定は電流電極（A-B）を通して地中に電流を流し、電位電極（M1～3-N）間の電位差を測定して比抵抗を算出します。自然電位は電流を流さず測定します。

• 地上測定装置：測定器、地表電極、電動ウィンチ、シーブで構成
• 孔内プローブ：4つの電極で構成、M1電極でSP測定も兼用
• 測定手順：プローブを孔底まで降ろし概略測定→本測定、データは5cmピッチで記録

孔内水を介して電極が地盤と接触するため、裸孔または有孔保護管内で測定されます。

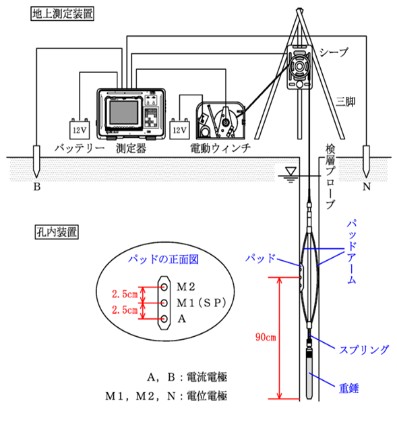

また、マイクロ検層では、パッドアームによって電極を孔壁に密着させる構造を採用しているため、孔内泥水の影響を受けにくく、比抵抗の誤差が小さいという特徴があります。さらに、電極間隔が2.5cmや5cmと非常に短く設定されているため、孔壁近傍の比抵抗を高解像度で詳細に測定することができます。泥水の影響を低減しつつ、地層の微細な変化を把握できる精度の高い検層方法です。
